组装电脑时,主板的连接环节往往是新手朋友感到最困惑的一步，面对主板上密密麻麻的插针和接口，如何准确无误地将所有线缆连接到位，是决定一台电脑能否成功点亮和稳定运行的关键，本文将为您清晰地梳理整个连接流程，让您能更加自信地完成组装。
准备工作与安全须知
在开始任何操作之前,请务必确保安全，触碰主板或其他电子元件前，触摸一下金属物体（如电脑机箱的未喷涂内部）以释放身体的静电，或者佩戴防静电手环，静电是精密电子元件的隐形杀手，一个微小的放电就可能造成永久性损伤，将主板平稳放置在绝缘的桌面或主板的包装盒上，避免其背部的焊点与导电表面接触导致短路。
核心部件安装：CPU、内存与散热器
虽然这些不属于“线缆连接”，但它们是主板连接前的必备步骤，且与后续布线息息相关。
- 安装CPU：拉起主板上CPU插座的拉杆，将CPU上的三角标记与插座上的三角标记对齐，轻轻放入，确保CPU自然落入插座后，再压下拉杆将其固定，整个过程无需用力，方向正确即可轻松完成。
- 安装内存条：扳开内存插槽两端的卡扣，将内存条上的缺口与插槽内的凸起对齐，用力按压两端直至卡扣自动扣紧，通常建议优先插满离CPU最近的同颜色插槽，以组成双通道模式提升性能。
- 安装CPU散热器：根据散热器类型（风冷或水冷），将其底座固定在主板CPU周围的支架上，务必记得在CPU顶盖涂抹适量的导热硅脂（部分散热器已预涂），然后扣紧散热器本体，将散热器的风扇供电线连接到主板上标有“CPU_FAN”或“CPU_OPT”字样的4针接口上，这一步至关重要，未连接此线可能导致主板误报CPU过热错误。
主板电源线与机箱跳线连接
这是连接环节的核心部分,您需要找到从电源伸出的各种线缆和机箱前面板的连接线。
-

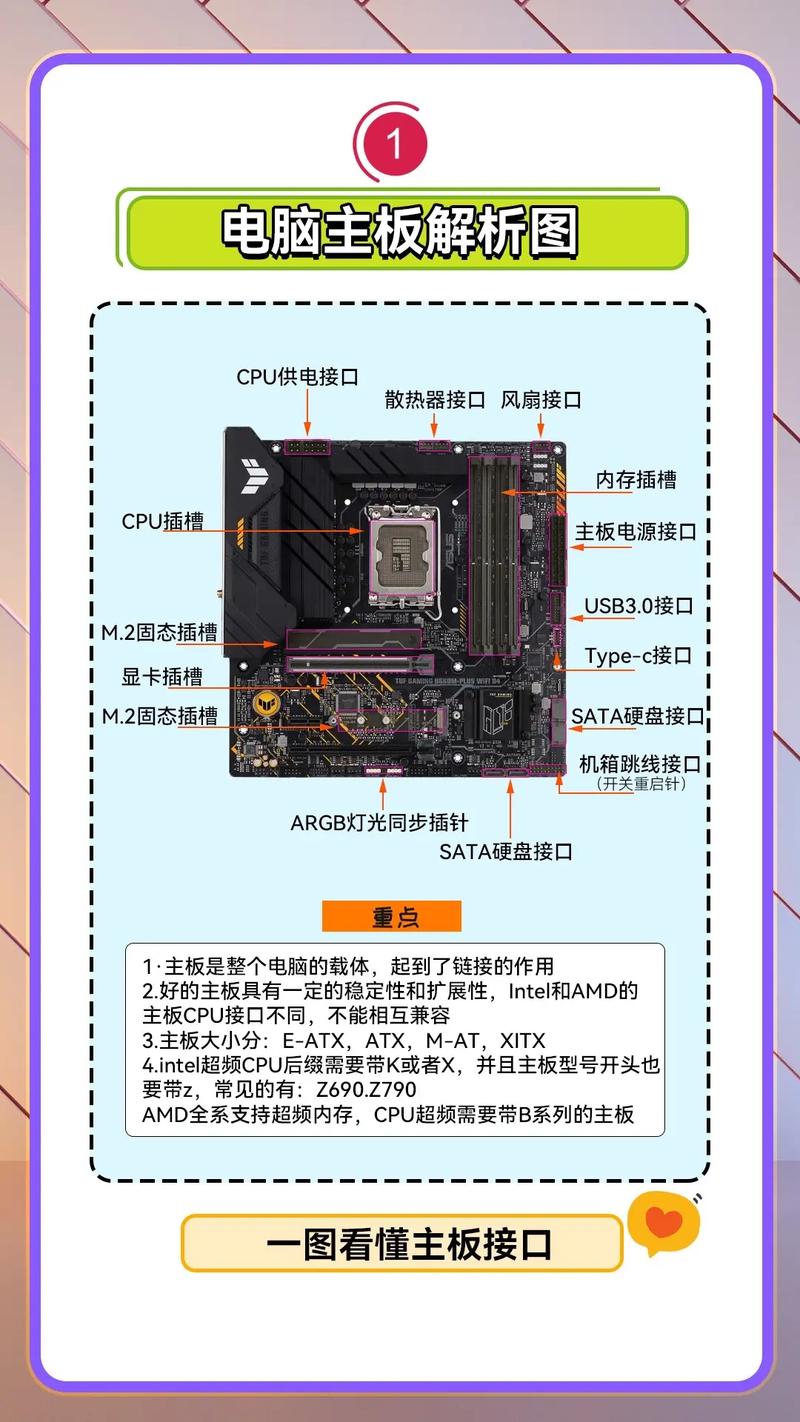

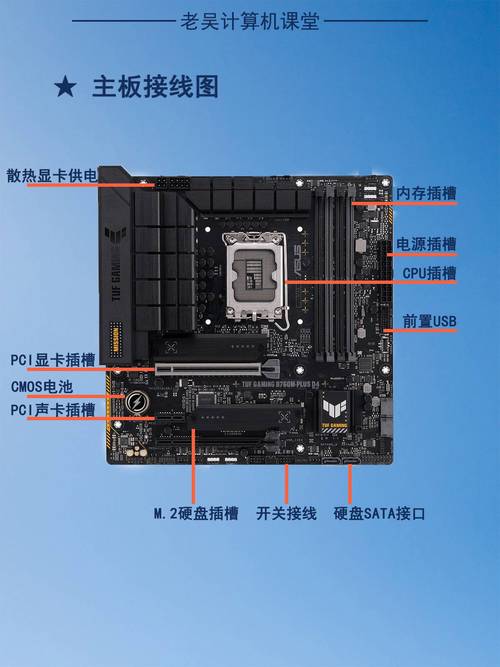

主板主供电（24Pin ATX）：这是电源线中最宽的一个接口，用于给主板整体供电，它在主板上的接口同样很大，通常位于主板的右侧边缘，带有卡扣设计，对准方向插入直至卡扣扣紧。
-
CPU辅助供电（4+4Pin或8Pin EPS）：这条线专门为CPU提供电力，通常位于主板的左上角，靠近CPU插槽的位置，它是一个8针或由两个4针组合而成的接口，同样有防呆设计，确保方向正确后用力插入。
-
机箱前面板跳线（最精细的一步）：这是挑战性的一步，线缆包括：
- 电源开关（Power SW）：两根针，无正负极之分。
- 重启开关（Reset SW）：两根针，无正负极之分。
- 电源指示灯（Power LED+/-）：两根针，有正负极之分，接反灯不亮。
- 硬盘指示灯（HDD LED+/-）：两根针，有正负极之分，接反灯不亮。 这些插针通常集中在主板右下角的一片区域，并标有缩写，您需要查阅主板说明书，找到“Front Panel Header”或“F_Panel”的详细图示，严格按照图示的位置和正负极进行连接，这是整个过程中最需要耐心和细心的地方。
-

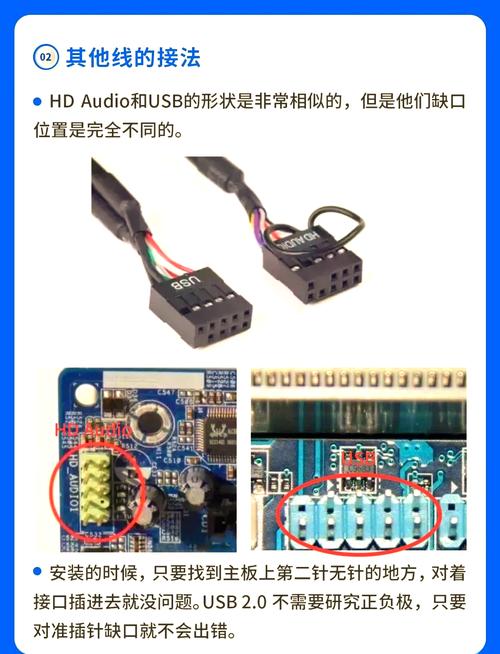

音频接口（HD Audio）：机箱前面板的耳机和麦克风插孔需要连接到主板上，在主板上寻找标有“AAFP”、“HD Audio”或类似字样的9针插槽（通常位于主板左下角），将机箱提供的音频线（通常是一个9孔插头）插入即可，这个接口有防呆缺口。
-
USB接口：
- USB 2.0：寻找主板上标有“USB”、“F_USB”字样的9针插槽，将机箱的USB 2.0线缆（也是9针，但其中一针是封死的）对应插入。
- USB 3.0：接口更大更宽，蓝色居多，主板上会标有“USB 3.0”或“F_USB3”字样，将机箱提供的粗壮蓝色插头对准缺口垂直插入，切忌使用蛮力。
存储设备与扩展卡连接
-
SATA设备：将SATA数据线的一端连接到主板上的SATA接口（通常位于主板右侧），另一端连接到固态硬盘（SSD）或机械硬盘（HDD），从电源找到扁平的L形SATA供电线，连接到硬盘的电源接口。
-
M.2 SSD：这是一项更简单的连接，找到主板上M.2插槽，拧开固定螺丝，将M.2 SSD以一定角度插入插槽，然后压下并用螺丝固定即可，无需任何数据线。
-
显卡（GPU）：将显卡垂直插入主板上最靠近CPU的PCIe x16插槽中，直至卡扣扣紧，大多数独立显卡还需要额外的电源供应，从电源找到6+2Pin的PCIe供电线，连接到显卡侧面的电源接口上。
最终检查与点亮
所有连接完成后,不要急于盖上机箱侧板，建议您再次仔细检查所有连接是否牢固无误，特别是CPU供电、主板供电和显卡供电，确认无误后，连接显示器和电源线，抱着激动的心情按下电源开关，如果所有步骤都正确，您将看到主板上的灯亮起，风扇开始转动，并顺利进入BIOS界面。
主板连接是一个系统性的工程,看似复杂，但只要遵循步骤、保持耐心、善用说明书，每一位爱好者都能成功掌握，亲手将一个个零件通过自己的连接组合成一台能正常运行的电脑，所带来的成就感是无与伦比的，享受这个创造的过程吧，它不仅是技术的实践，更是乐趣的源泉。
