如何看懂电脑板？需要哪些基础知识？

HCRM下载站 2025年06月21日 00:22 154 0

无声指挥官的内在逻辑

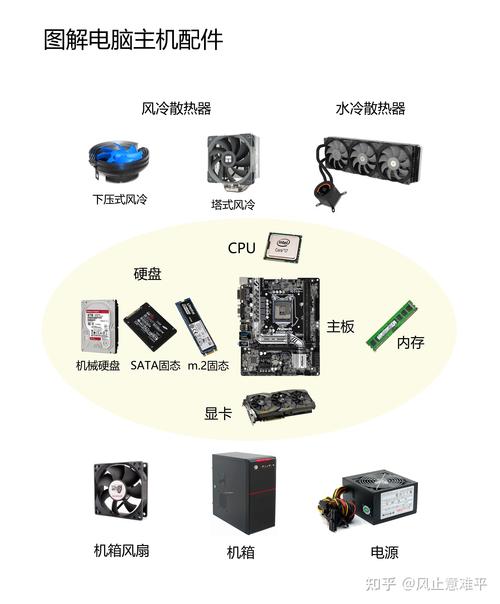

当电脑突然黑屏,风扇狂转却不见启动画面，你是否也曾焦虑地打开机箱，面对那块布满元件、线路交错的电路板感到茫然？这块被称为“主板”的绿色方阵，正是整台电脑的神经中枢与物理根基，理解它，你便掌握了诊断故障、升级硬件的主动权。

核心区域：信息与能量的枢纽

CPU插槽：智慧核心的专属王座
位于主板中心区域，形态各异（Intel的LGA1700，AMD的AM4/AM5），精密承载着处理器，其周围环绕着坚实的供电模块（VRM）——常配备散热装甲，如同心脏的强力泵，将稳定电流源源不断输送给CPU，插槽周围的针脚或触点是CPU与外界沟通的生命线。
内存插槽：高速数据中转站
多位于CPU插槽右侧，成对排列（通常为2或4条），如今主流是DDR4或DDR5规格，接口边缘的防呆缺口是安装关键，双通道模式（同色插槽配对使用）可大幅提升内存带宽，直接影响大型程序与游戏的响应速度。
扩展槽：功能延伸的桥梁
- PCIe x16 插槽： 最显眼的长插槽，显卡专用通道，优先选择最靠近CPU的那一条，通常提供最高带宽（如PCIe 5.0/4.0）。
- PCIe x1/x4 插槽： 短插槽，用于扩展独立声卡、采集卡或高速网卡等设备，丰富电脑功能。
存储接口：数据仓库的连接口
- M.2 接口： 小巧扁平，直连高速NVMe固态硬盘（SSD），速度远超传统SATA，注意接口支持协议（如PCIe 4.0）和长度规格（常见2242、2280）。
- SATA 接口： L型接口，用于连接传统2.5寸/3.5寸固态硬盘、机械硬盘及光驱，带宽相对有限。
芯片组：幕后调度中心
通常覆盖散热片，位于主板中下部（如Intel Z790、B760；AMD X670、B650），它如同交通总控，管理着硬盘、USB、扩展槽等外围设备与CPU、内存间的数据流通，其规格决定了主板的扩展能力与功能上限。

关键接口：内通外联的窗口

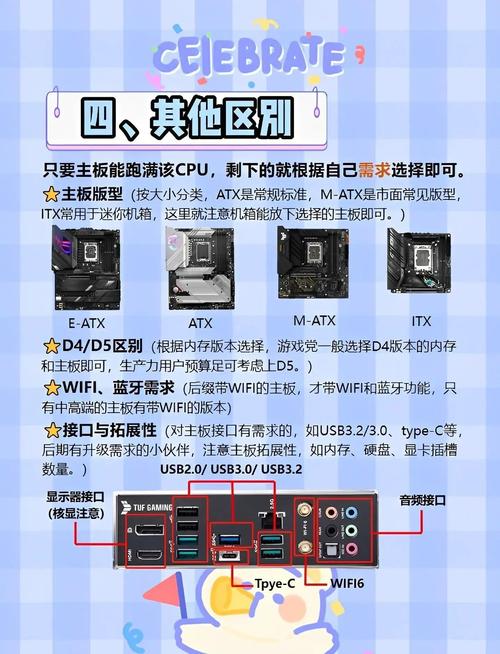

后置I/O面板：外部设备总接入点
包含USB（Type-A/C，不同速度等级）、视频输出（HDMI/DP，需CPU或主板集成显卡支持）、网络接口（RJ-45千兆/2.5Gb）、音频插孔等，是电脑与显示器、键鼠、网络及音响系统的物理连接枢纽。
内部接口：机箱组件的神经末梢
主板边缘与角落分布着精细的针脚群：

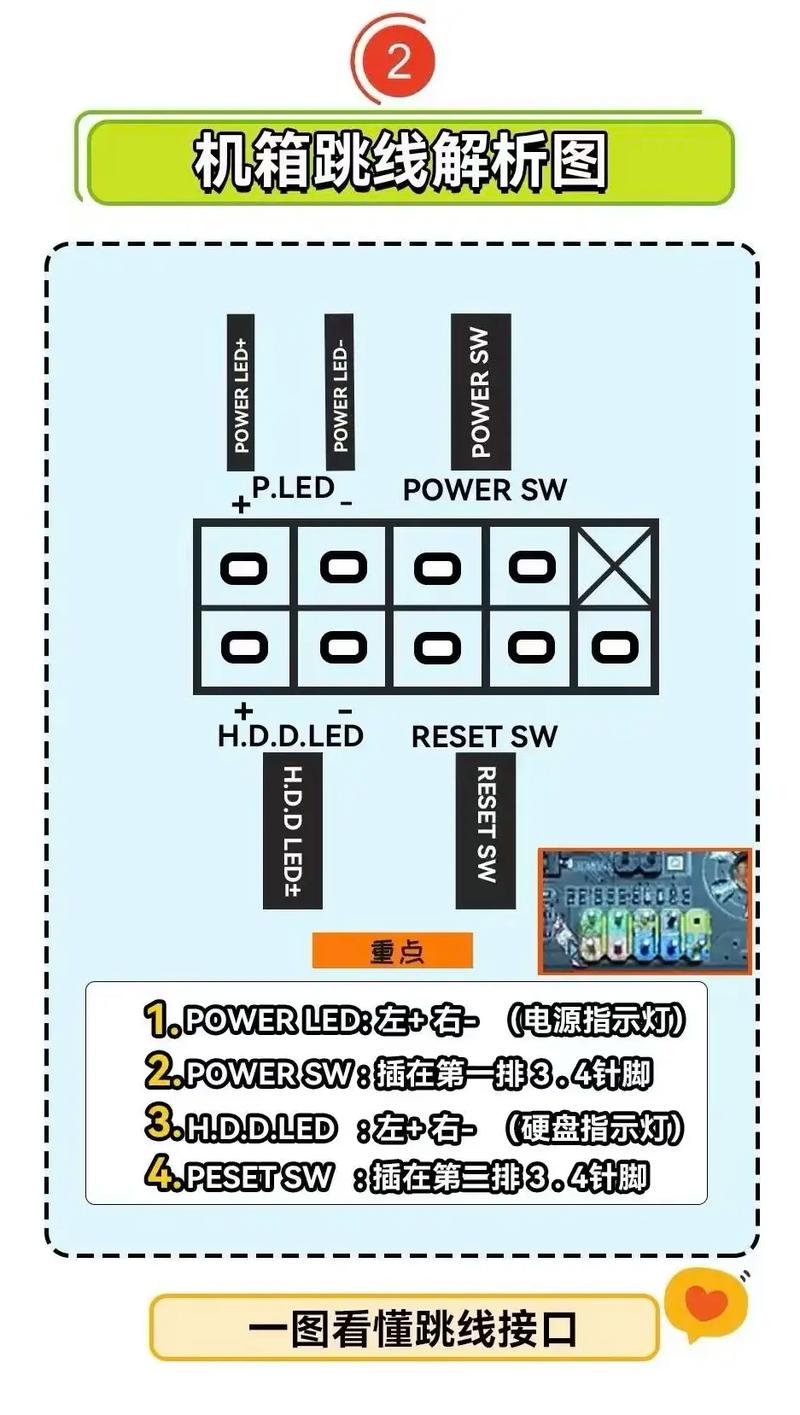

- 前面板接口（F_PANEL）： 连接机箱开机键、重启键及电源/硬盘指示灯，是启动电脑的“点火开关”。
- 风扇接口（SYS_FAN/CPU_FAN）： 为机箱风扇与CPU散热器风扇供电并传递调速信号，确保系统凉爽运行。
- USB扩展接口： 连接机箱前面板的USB端口。
- 音频接口（AUDIO/F_AUDIO）： 接通机箱前面板的耳机和麦克风插孔。

实战应用：知识转化为力量

精准升级： 看清内存类型（DDR4/DDR5）、插槽数量与通道配置，避免购买不兼容产品，确认M.2接口支持的协议与尺寸，选择最优SSD。
故障排查： 开机无反应？优先检查CPU供电（主板左上角8pin/4+4pin接口）和主板主供电（右侧24pin接口）是否插牢，内存报警？尝试单条轮流测试各插槽，金手指可用橡皮轻擦氧化层。
安全操作准则：
- 断电！断电！断电！ 操作前务必拔掉电源线并释放残余电流（按开机键数次）。
- 防静电： 触碰金属物体（如机箱外壳）释放静电，或佩戴防静电手环，避免高压击穿精密元件。
- 轻拿稳放： 避免主板受力不均变形，安装CPU时特别注意对准防呆标记，动作轻柔精准。
- 散热保障： 确保CPU供电区域散热片稳固，风扇接口正确连接，维持主板凉爽环境。
