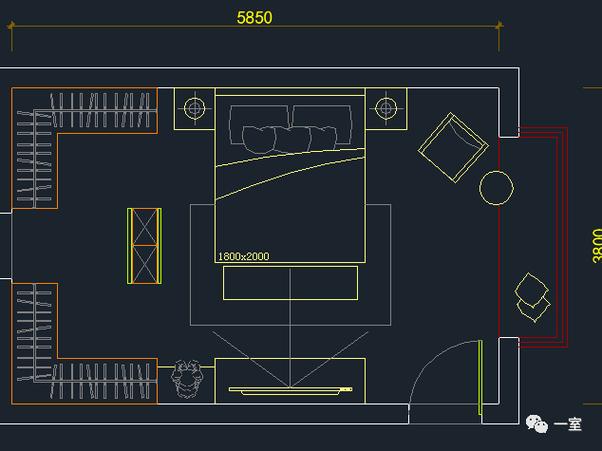

CAD中的布局设置是绘图和打印准备的重要环节，它能够帮助用户更好地控制图纸的最终展示效果，以下是在CAD中设置布局的具体步骤：
1、新建布局：
在命令行上方的模型和布局标签上右键单击，选择“新建布局”，软件会自动为新布局命名，如“布局3”，双击布局标签可进行重命名。
如果需要使用已有图纸中的布局，可以在布局标签上右键单击，选择“来自样板”，然后定位到目标文件并选中所需布局。
2、定义视口：
在命令行中输入MVIEW或VPORTS，然后在布局中拉出一个矩形来创建视口，这是进入模型空间查看图形的窗口。
双击视口进入模型空间编辑模式，调整显示范围后锁定视口，避免不小心改变比例。
3、设置视口比例：

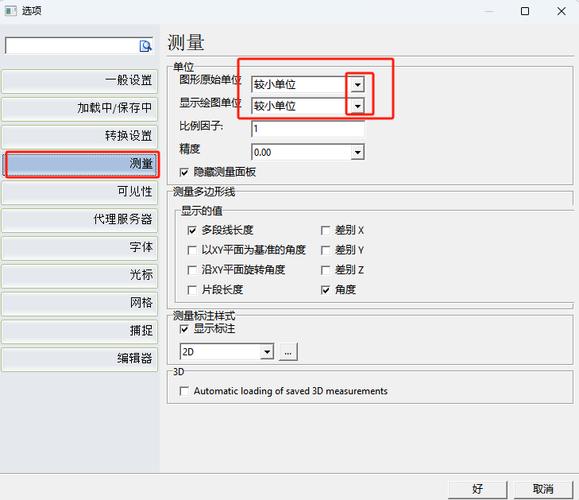

在布局视口工具栏中输入所需的比例值，回车确认，这决定了模型空间图形在视口中的显示大小。
不同的视口可以设置不同的比例，以适应不同的打印需求。
4、插入图框：
将事先准备好的图框复制到布局中，或根据需要手动绘制，确保图框大小与之前设置的纸张大小相匹配。
5、页面设置：
使用命令行输入PAGESETUP打开页面设置对话框，设置打印机名称、纸张大小、比例、打印样式表、图形方向等参数。
6、标注和注释：
在布局空间中使用1:1的标注比例对图形进行标注，确保标注清晰且符合打印要求。
7、保存打印设置：
完成所有设置后，将打印参数保存到图纸中，以便将来直接打印而无需重新设置。
8、删除辅助线：
在布局中，可以通过关闭辅助线图层来隐藏辅助线，或者使用打断命令彻底删除辅助线。
9、利用布局特性：
布局空间允许在不同视口中冻结不同的图层，以实现在同一张纸上展示不同视图的效果。
布局空间还可以用于拼图或绘图，提供了比模型空间更灵活的工作方式。
通过以上步骤，用户可以在CAD中有效地设置和管理布局，以便于图纸的绘制、编辑和打印，需要注意的是，布局设置是一个迭代过程，可能需要根据实际打印效果进行调整，不同版本的CAD可能在操作上略有差异，但基本原理是一致的。
