ug模板设置

在UG（Unigraphics NX）软件中，模板设置是一项重要的功能，它可以帮助用户快速应用特定的配置和设置到新的项目中，从而提高工作效率，以下是关于UG模板设置的详细步骤：

系统模板设置

1、打开UG软件并选择系统模板：

打开UG软件，点击【打开】命令，找到系统模板路径，如D:NX 12.0LOCALIZATIONprcsimpl_chinesestartup。

选择一个系统模板文件，复制粘贴创建一个副本，以便后续修改不影响原模板。

2、修改模板设置：

鼠标左键依次点击【首选项】-【可视化】-【小平面化】，将两个分辨率都改为精细，使曲线看起来更加平顺。

鼠标左键依次点击【首选项】-【对象】-【常规】，将【宽度】改为0.13mm，【类型】改为实体，【宽度】改为0.18mm，【透明度】改为50。

点击线宽选项，将【细】改为0.13mm，【正常】改为0.18mm，【粗】改为0.25mm，每次更改后都需要点击【应用】按钮保存设置。

3、保存并应用模板：

重启UG软件，单击【新建】，此时系统模板就是之前设置完成的。

工程图模板设置

1、制作自己的工程图模板：

使用CAD创建标准图框，命名为MY-A4，并另存为MY-A41。

新建一个part文件，注意是模型文件，然后导入刚才保存的CAD文件。

新建一个图纸文件，删除里面的图纸页，然后导入部件文件，保存为MY-A41。

2、设置模板默认位置：

将制作好的UG图纸模板文件复制到以下三个地方：E:Program FilesUGIILOCALIZATIONprcsimpl_chinesestartup下；E:Program FilesUGIIUGIItemplates文件夹下；用记事本打开ugs_drawing_templates_simpl_chinese.txt文件，进行相应修改。

3、应用自定义制图标准：

打开模板文件，进入制图模块，点击定制标准，进入工具栏，逐一设置标注和注释的所有操作。

返回建模模块，保存模板，退出时记得不要关闭制图模块。

编程模板设置

1、制作加工模板：

建好Prt档，打开UG软件，新建一个空的图档，名称要简单明了。

新建完后，先设置坐标MCS和WORKPIECE，再创建常用的刀具和加工策略。

每个视图都要进行模版设置，完成后添加到UG内部。

2、保存和应用加工模板：

保存模板到UG安装文件夹的指定目录下，如MACH/resource/template_part/metric内。

打开resource/template_set/cam_general.opt文件，将其中的模版名称添加位置修改为自己制作的模板名称。

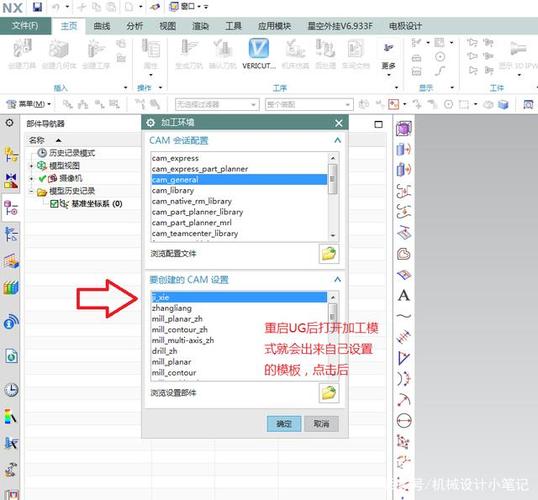

重启UG软件，打开加工界面即可看到新添加的模板。

步骤可能因UG软件的不同版本而略有差异，建议在进行模板设置前，先查阅相关版本的官方文档或教程，对于复杂的工程图或编程任务，可能需要根据具体需求进行更多的定制和优化。
