cad如何设置标注

在CAD中设置标注样式是一个详细且重要的步骤，以确保图纸的标注清晰、准确且符合行业标准，以下是详细的步骤和说明：

1、启动标注样式管理器：

在命令行输入D并回车，或选择功能图标来启动“标注样式管理器”，这是开始设置标注样式的第一步。

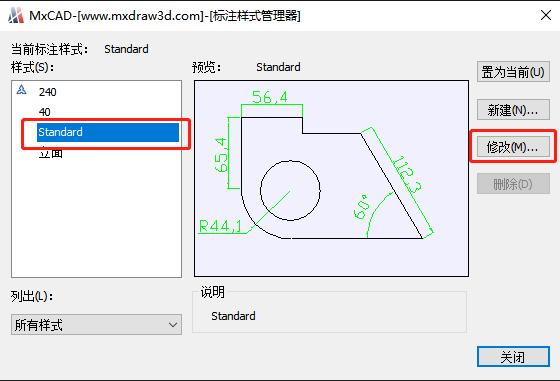

2、新建或修改标注样式：

在标注样式管理器中，可以单击“新建”按钮来创建新的标注样式，或选择现有的样式后单击“修改”按钮进行编辑。

3、设置标注样式参数：

线选项卡：调整“超出尺寸线”和“起点偏移量”等参数，这些参数影响尺寸线的显示方式。

符号和箭头选项卡：选择箭头的样式和设置箭头尺寸，还可以设置圆心标记、弧长标注符号等特殊符号。

文字选项卡：设置文字样式、字高、文字颜色及从尺寸线的偏移量，确保文字清晰可读。

调整选项卡：调整文字位置和尺寸线的间距，以优化标注的布局和可读性。

主单位选项卡：设置标注的主单位，如毫米，以及标注的精度，如小数点后的位数。

换算单位选项卡：如果需要，可以设置不同的单位系统，例如同时显示英寸和厘米。

公差选项卡：对于机械制图，设置公差格式和公差值，确保零件加工的准确性。

4、应用和保存设置：

完成所有必要的设置后，点击“确定”保存更改，可以在标注样式管理器中将新样式设为当前使用样式，或关闭对话框。

5、考虑行业规范：

在设置标注样式之前，了解并遵守相关行业的标准和规范是非常重要的，这包括尺寸线的粗细、箭头的样式、文字的大小和位置等，都需要符合特定的行业标准。

6、利用样板文件：

使用包含预设标注样式的样板文件可以大大加快设置过程，选择合适的样板文件，可以避免从头开始设置每一个参数。

通过遵循上述步骤，可以在CAD中有效地设置和管理标注样式，确保图纸的专业性和准确性，正确的标注不仅有助于提高图纸的可读性，还能在制造和施工过程中减少错误。
