cad打印图纸设置

在CAD打印图纸时，确保设置正确是非常重要的，以下是一些详细的CAD打印图纸设置步骤和技巧：

1、打开与准备：

打开AutoCAD软件并加载需要打印的图纸。

点击【文件】->【打印】选项，进入打印设置界面。

2、选择打印机与纸张大小：

在打印设置界面中，选择与实际设备匹配的打印机。

根据需要选择合适的纸张大小。

3、设置打印参数：

可以设置打印比例、打印方向（纵向或横向）等参数。

如果使用布局打印，需确保图框与布局重合，可以通过移动命令（M）将图框基点移至布局左下角坐标，然后输入“#”，接着输入x坐标和y坐标各减去页边距值来实现。

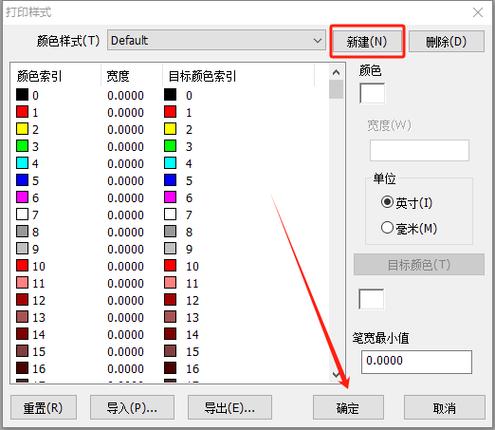

4、设置打印样式：

打印样式决定了图纸的打印效果，包括颜色、线宽、字体等。

可以根据需要创建新的打印样式表，并调整不同颜色的线宽，将所有样式颜色更改为黑色，并根据需要调整线宽。

注意，如果图层中的线条过细，可能导致打印出来的线条不黑。

5、预览与打印：

在设置好打印参数和打印样式后，点击打印设置界面中的【预览】按钮查看图纸的打印效果。

如果预览效果满意，点击【确定】按钮开始打印。

也可以使用快捷键Ctrl+P直接打开打印设置界面。

6、去除白边：

如果打印出的图纸有多余的白边，可以通过修改自定义图纸的可打印区域来去除，在打印对话框中找到【特性】并点击，然后将默认区域的边距数据全部换成0。

7、保存页面设置：

为了方便以后打印同类图纸，可以将当前布局的页面设置保存下来，在打印对话框中单击页面设置名称后的“添加”按钮，将打印设置保存为命名的页面设置。

8、常见问题解决：

如果遇到打印机无法识别的问题，请检查打印机是否已正确连接并开机。

如果图纸打印不全，请检查打印范围设置是否正确。

如果打印效果不清晰，请检查打印样式设置，适当调整颜色、线宽等参数。

设置步骤可能因CAD软件版本不同而略有差异，建议参考具体版本的用户手册或在线帮助文档以获取更详细的信息，在进行任何重要操作之前，请确保已备份好相关数据以防万一。
