cad引线设置

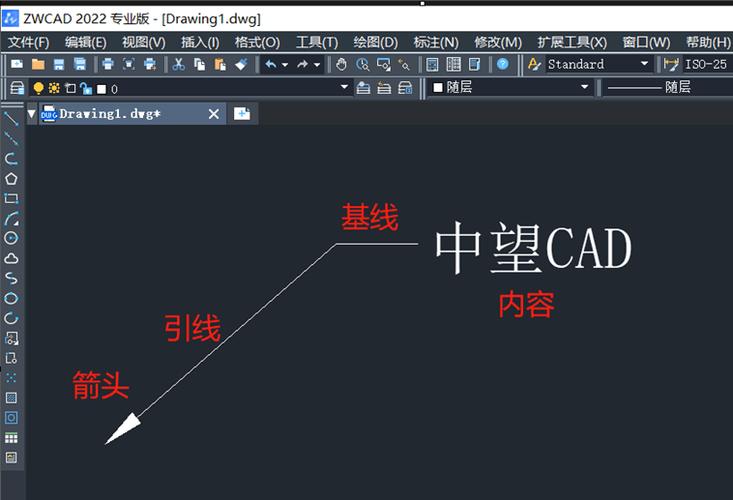

在CAD中，引线标注是一个重要的功能，用于为图纸添加说明或注释，以下是关于CAD引线设置的详细步骤：

快速引线设置

快速引线是一种常用的引线类型，其快捷键为LE，设置步骤如下：

1、启动命令：输入快捷键LE并回车。

2、设置箭头位置：系统提示“指定第一个引线点或 [设置(S)] <设置>:”，直接点击确定第一点位置。

3、设置引线长度和位置：系统提示“指定下一点：”，点击确定第二点位置。

4、设置基线长度：系统提示“指定文字宽度 <0.0000>:”，空格后输入引线内容并按两次回车完成设置。

5、设置样式：如果需要调整引线的样式，可以输入S设置引线样式，包括注释类型、多行文字选项、重复使用注释等，还可以设置引线和箭头的点数、箭头大小以及角度约束。

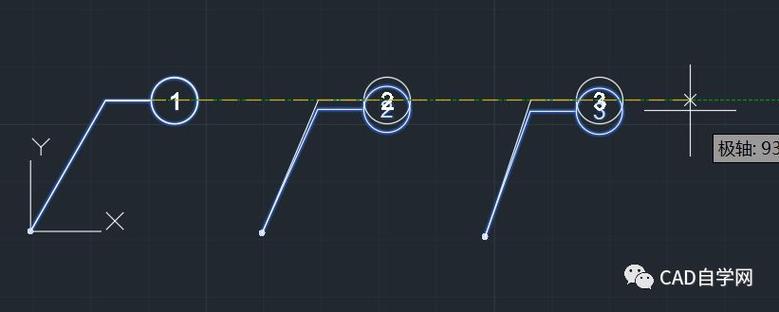

多重引线设置

多重引线是快速引线功能的延伸，其快捷键为mld，设置步骤如下：

1、启动命令：输入快捷键mld并回车。

2、指定箭头和基线位置：与快速引线类似，依次指定箭头位置和基线位置。

3、输入引线内容：输入引线内容并按回车确认。

4、设置样式：使用MLS命令打开多重引线样式管理器，可以设置引线格式、引线结构（如是否为块）和内容。

天正CAD引出标注设置

在天正CAD中，引出标注也是一种常用的引线类型，其快捷键为YCBZ（中文首字母缩写），设置步骤如下：

1、启动命令：输入快捷键YCBZ并回车。

2、弹出窗口：会弹出一个窗口，可以直接在这里输入上标注和下标注文字、设置文字样式、箭头样式、字高、箭头大小等。

3、指定箭头和基线位置：与前两种引线类似，依次指定箭头位置和基线位置。

4、查看效果：设置完成后，可以看到引出标注的效果。

引线线型设置

除了上述引线类型的设置外，还可以对引线的线型进行调整：

1、打开引线样式管理器：在“标注”菜单中找到“引线样式”子菜单，点击它打开“引线样式管理器”。

2、创建或修改样式：点击“新建”按钮创建新样式或选择现有样式进行修改。

3、设置线型：在“格式”选项卡下，可以设置引线的类型（直线或曲线）、颜色、线型等，CAD提供了多种线型供用户选择，如实线、虚线、点划线等。

4、保存并应用样式：设置完毕后，点击“确定”按钮保存样式，并在绘图界面中使用该样式创建新的引线。

引线箭头大小设置

引线箭头的大小也是一个影响图纸美观和可读性的重要参数：

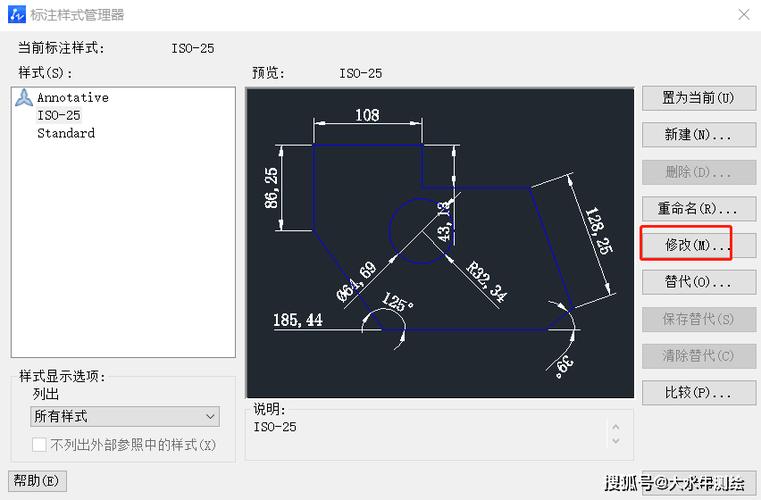

1、打开标注样式管理器：通过菜单栏中的“格式”选项找到“标注样式”管理器，或在命令行中输入DIMSTYLE命令。

2、选择并修改样式：在标注样式管理器中选择要修改的标注样式，点击“修改”按钮。

3、调整箭头大小：在“符号和箭头”标签页下，找到箭头设置选项，输入合适的箭头大小值。

4、保存并应用设置：调整完成后，点击“确定”按钮保存设置，并在绘图界面中使用该样式创建新的引线。

步骤可能因CAD软件版本和配置的不同而略有差异，建议根据实际使用的CAD软件版本和操作指南进行操作，在进行引线设置时，应确保所选样式和参数符合图纸规范和设计要求。
