cad设置块

在CAD软件中设置和使用块功能可以显著提高绘图效率，尤其是在需要重复使用特定图形时，以下是详细的步骤和说明：

创建块

1、绘制对象：在CAD的编辑区域，画出要创建块的图形，绘制一个三角形。

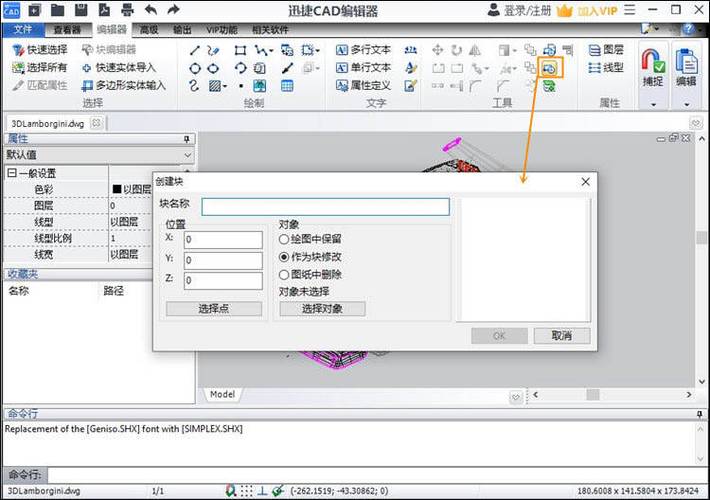

2、启动创建块命令：可以通过工具栏中的“创建块”按钮，或通过菜单栏选择“绘图”→“块”→“创建”，或者直接输入命令BLOCK（快捷键：B）。

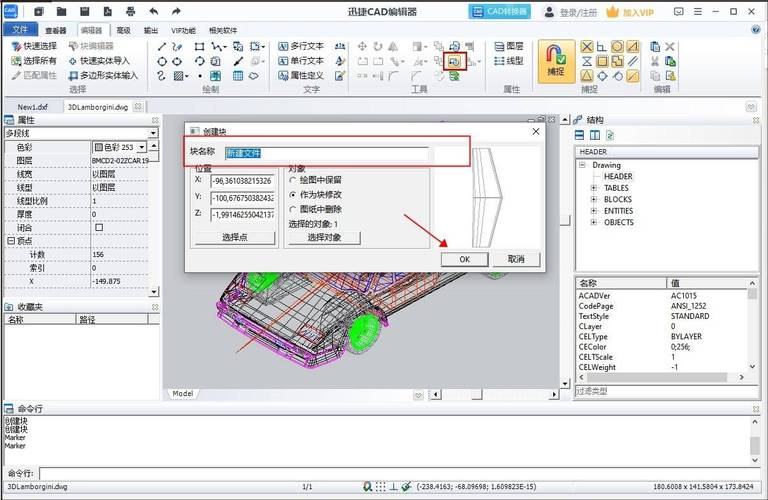

3、定义块属性：在弹出的“块定义”对话框中，给块命名，如“sanjiaoxing”，选择基点，默认为（0,0,0），也可以自定义，选择要转换为块的对象，即框选要编辑成块的图形。

4、完成创建：点击“确定”完成块的创建。

插入块

1、启动插入块命令：点击工具栏中的“插入块”按钮，或通过菜单栏选择“插入”→“块”，或者直接输入命令INSERT（快捷键：I）。

2、选择块并设置参数：在弹出的“插入”对话框中，选择之前创建的块名称“sanjiaoxing”，根据需要设置插入点、缩放比例和旋转角度等参数。

3、放置块：在绘图区指定的位置单击鼠标左键，完成块的插入。

了解以下进阶技巧和注意事项可以帮助更高效地使用块功能：

1、动态块：可以使用块编辑器对块进行修改，添加动作参数和几何约束，创建动态块，以实现更灵活的设计变更。

2、嵌套块：可以在块定义中包含其他块参照，形成嵌套块，有助于简化复杂块定义的组织。

3、块库：可以创建和管理块库，存储常用的块定义，方便在不同图形文件中重复使用。

4、工具选项板：利用工具选项板组织和管理大量块，提高工作效率。

通过以上步骤和技巧，可以有效地在CAD中设置和使用块，提高绘图效率和准确性。
