对象捕捉设置

对象捕捉是CAD（计算机辅助设计）软件中的一个重要功能，它允许用户精确地选择和定位图形对象上的特定点，不同的CAD软件可能有不同的对象捕捉设置方法，但基本原理相似，以下是一些常见的对象捕捉类型及其设置方法：

1、端点捕捉：用于捕捉线段、弧线或多段线的最近端点，通常通过单击线段的末端来激活。

2、中点捕捉：用于捕捉线段、弧线或多段线的中点，可以通过在线段上移动光标并等待片刻来激活，或者在命令行中输入“mid”并按Enter键。

3、交点捕捉：用于捕捉两条线段、弧线或多段线的交点，可以通过将光标放在交点附近并等待片刻来激活，或者在命令行中输入“int”并按Enter键。

4、圆心捕捉：用于捕捉圆或圆弧的中心点，可以通过将光标放在圆心附近并等待片刻来激活，或者在命令行中输入“cen”并按Enter键。

5、节点捕捉：用于捕捉块、外部参照或其他对象的插入点，可以通过将光标放在节点附近并等待片刻来激活，或者在命令行中输入“nod”并按Enter键。

6、象限点捕捉：用于捕捉圆或圆弧的四分圆点（即0°、90°、180°和270°位置），可以通过将光标放在象限点附近并等待片刻来激活，或者在命令行中输入“qua”并按Enter键。

7、切点捕捉：用于捕捉与圆或圆弧相切的点，可以通过将光标放在切点附近并等待片刻来激活，或者在命令行中输入“tan”并按Enter键。

8、垂足捕捉：用于捕捉从一点到直线的垂直距离最短的点，可以通过将光标放在直线附近并等待片刻来激活，或者在命令行中输入“per”并按Enter键。

9、平行线捕捉：用于捕捉与已知线段平行的线段，可以通过将光标放在已知线段附近并等待片刻来激活，或者在命令行中输入“par”并按Enter键。

10、角度捕捉：用于捕捉两个对象之间的角度，可以通过将光标放在角度附近并等待片刻来激活，或者在命令行中输入“ang”并按Enter键。

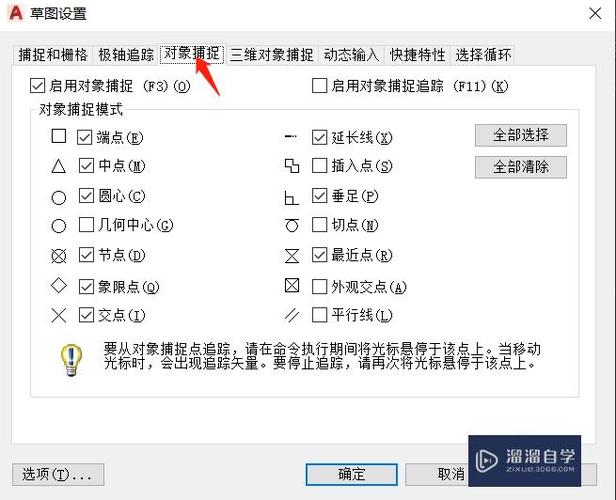

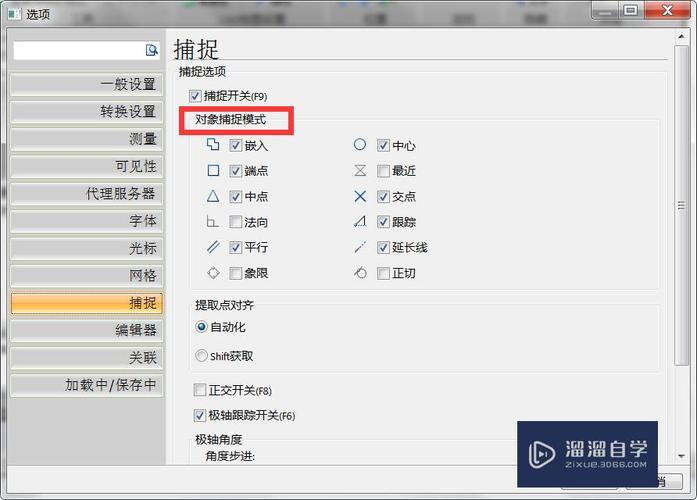

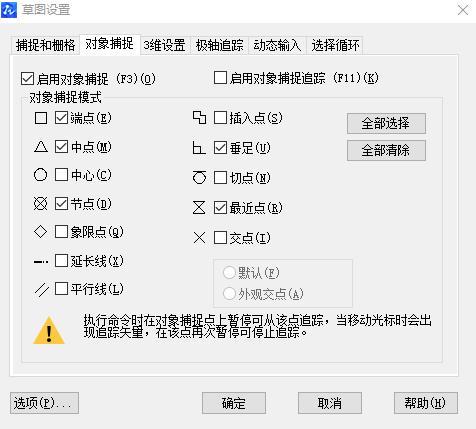

这些只是一些常见的对象捕捉类型，不同的CAD软件可能还有其他类型的对象捕捉功能，要设置对象捕捉，通常需要打开CAD软件的对象捕捉工具栏或菜单，然后根据需要启用或禁用相应的捕捉类型，还可以自定义对象捕捉设置，例如更改捕捉标记的颜色、大小或样式等。
