cad设置标注样式

在CAD中设置标注样式是一个详细而重要的过程，它有助于确保图纸的可读性和专业性，以下是一些关于如何设置CAD标注样式的详细步骤和要点：

1. 打开标注样式管理器

可以通过命令行输入DIMSTYLE或点击菜单栏中的“标注”-“标注样式”来打开标注样式管理器。

在标注样式管理器中，可以新建、修改和删除标注样式。

2. 新建标注样式

输入新样式名称：在标注样式管理器中，点击“新建”按钮，并输入新样式的名称。

选择基础样式：选择一个基础样式作为模板，然后点击“继续”。

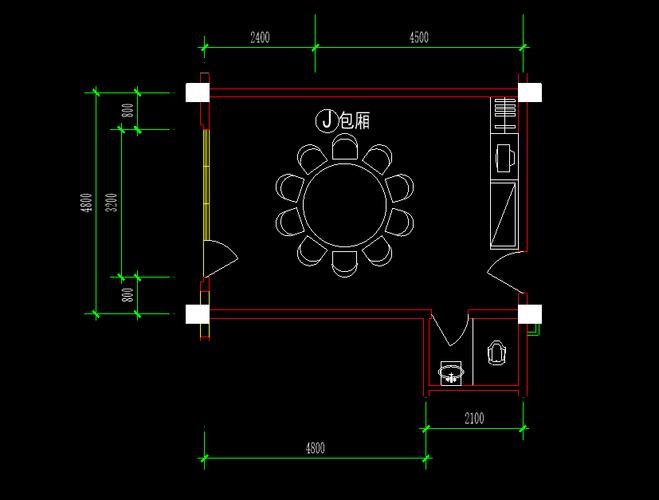

3. 设置标注参数

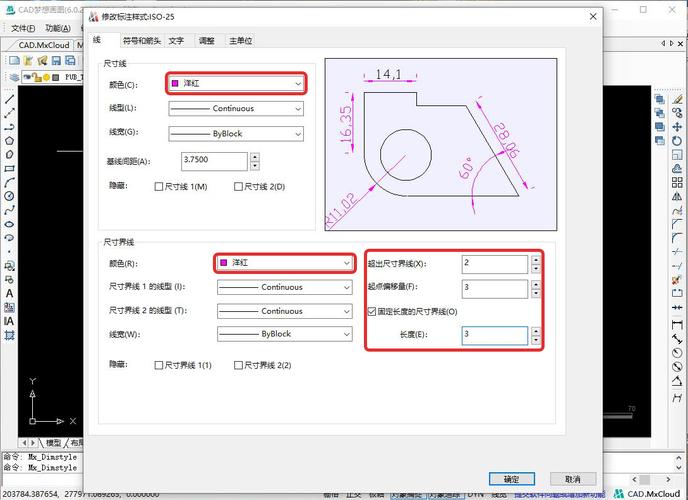

线选项卡

超出尺寸线：通常设置为2。

起点偏移量：通常设置为3。

固定长度的尺寸界线：勾选并设置为3。

颜色：根据个人喜好进行设置。

符号和箭头选项卡

箭头样式：选择建筑标记。

箭头大小：调整为0.8。

文字选项卡

文字高度：一般为2.5~3，具体取决于实际情况。

从尺寸线偏移：调整为0.1。

文字对齐：勾选ISO标准。

调整选项卡

文字始终保持在界线之间：勾选此选项。

文字位置：勾选尺寸线上方，不带引线。

主单位选项卡

精度：一般设置为0；个别情况需要设置为0.0。

比例因子：根据图形大小进行设置。

4. 保存和应用标注样式

完成所有设置后，点击“确定”按钮，新的标注样式就会出现在标注样式管理器中。

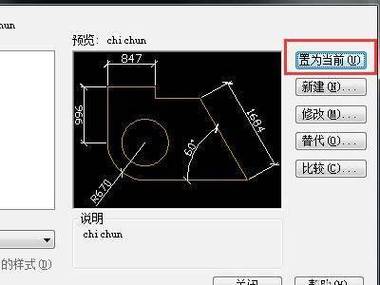

如果需要应用新的标注样式，可以在标注样式管理器中选中该样式，然后点击“置为当前”按钮。

注意事项

在设置标注样式之前，建议先了解行业或单位对标注的要求，以确保标注样式符合相关规范和标准。

标注样式的设置应保持一致性和专业性，以提高图纸的可读性和美观度。

信息仅供参考，具体设置可能因CAD版本和个人需求而有所不同，在实际操作中，建议参考CAD软件的官方文档或教程以获取更详细的指导。
