ug制图设置

UG制图设置是一个复杂但非常重要的过程，它涉及到多个步骤和细节，以下是详细的UG制图设置步骤：

1、准备模板：

将公司的制图模板放入UG安装目录下的指定位置，例如D:Program FilesSiemensNX8.5LOCALIZATIONprcsimpl_chinesestartup。

如果需要创建自定义模板，可以使用CAD创建标准图框，然后将其导入到UG中作为图纸模板。

2、设置默认标准：

打开UG软件，进入制图模块。

在“常规”选项卡下的“制图标准”下拉菜单中选择GB(出厂设置)，然后单击“Customize Standard”进行定制。

在弹出的对话框中设置标注的要求，如投影视角、标注线、文字等格式。

3、保存自定义设置：

在设置完成后，将设置另存为一个文件，命名方式可以任意，但不要包含中文。

保存的文件通常会存储在UG软件系统的默认文件夹下，如C:Users[用户名]AppDataLocalUnigraphics SolutionsNX85。

4、导入自定义设置：

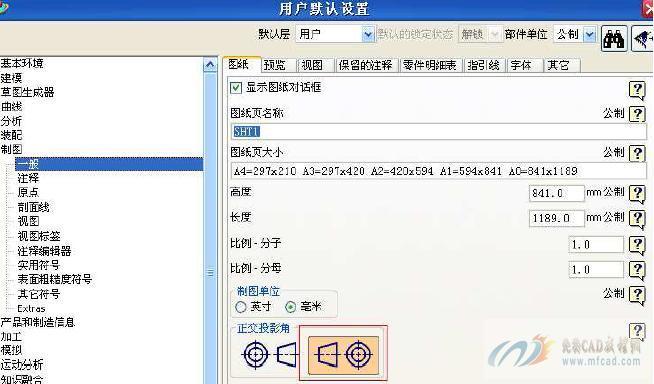

回到“用户默认设置”对话框，单击“管理当前设置”，然后导入之前保存的自定义设置文件。

完成导入后，退出“用户默认设置”对话框，所有设置生效。

5、应用自定义模板：

在新建图纸时，选择之前设置好的自定义模板，这样每次出图时就不需要再进行繁琐的设置了。

6、其他设置：

根据需要，还可以对草图标注字体和式样进行修改。

设置视图中的可见线、边和轮廓曲线的颜色、线型和宽度。

处理隐藏线的显示，包括颜色、线型、宽度以及是否显示被边隐藏的边等。

7、注意事项：

在进行设置时，确保所有操作都在正确的模块（如制图模块）中进行。

保存自定义设置文件时，注意文件名和路径的正确性。

导入自定义设置后，确保所有设置都已生效并符合要求。

通过以上步骤，可以详细地完成UG制图的设置工作，这些设置将帮助用户更高效地进行制图工作，减少重复劳动并提高工作效率，不同版本的UG软件可能在界面和操作上有所不同，但基本原理是相似的，如果遇到问题，建议查阅相关教程或联系技术支持获取帮助。
