cad怎么设置图纸

在CAD软件中，设置图纸是设计工作的基础，以下是详细的步骤和注意事项：

1、选择合适的图纸尺寸

打开CAD软件并新建绘图文件：在开始设置图纸之前，首先需要打开CAD软件并创建一个新的绘图文件，这通常可以通过点击“文件”菜单，然后选择“新建”来完成。

选择预设的图纸尺寸或自定义：在“创建新图形”对话框中，可以看到多种预设的图纸尺寸，如A0、A1、A2等，根据实际设计需求选择合适的图纸尺寸，如果预设尺寸不符合要求，还可以选择“自定义”并输入所需的图纸尺寸。

2、设置单位及精度

选择单位类型：在CAD软件中，需要确认绘图的单位，这可以通过点击“格式”菜单，然后选择“单位”来完成，在单位设置对话框中，可以选择适合的单位，如毫米、厘米或英尺等。

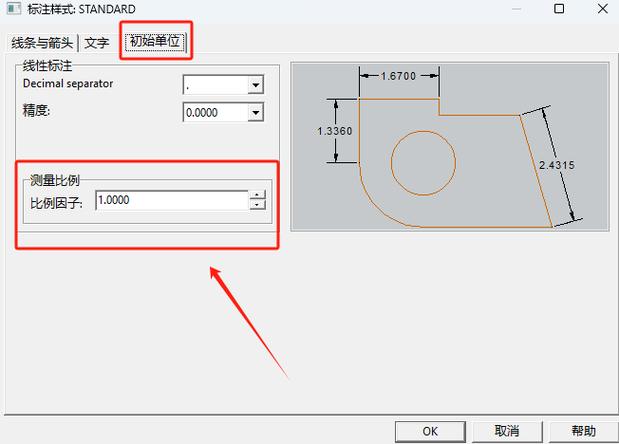

设置精度：除了单位外，还需要设置适当的精度，以确保设计的精确性，这包括长度单位的小数点后位数和角度单位的分数形式。

3、调整图纸界限

使用LIMITS命令：通过输入LIMITS命令，可以调整图纸的绘图界限，这定义了绘图区域的大小，确保所有绘图元素都包含在这个界限内。

4、设置图纸方向和边距

选择图纸方向：在“纸张设置”对话框中，可以选择图纸的打印方向，即纵向或横向，这取决于设计的具体需求和打印布局。

设定边距大小：在“纸张设置”对话框的“边距”选项卡中，可以设置图纸四周与打印边缘之间的距离，适当的边距有助于保证打印出来的图纸边缘清晰，不会因太靠近纸张边缘而造成内容被截断。

5、绘制标准图框

创建图层管理图框：为了更好地管理图纸中的不同元素，建议为图框单独创建一个图层，这样便于对图框进行统一的样式设置和管理。

绘制图框边界：使用矩形工具或其他绘图命令，按照国家标准或行业标准，绘制出图框的边界线，注意预留装订边的位置，并根据需要调整图框边界线的线型和线宽。

栏和明细栏：在图框内部，根据需要添加标题栏和明细栏，这些栏目通常包含公司名称、图纸名称、图纸编号、设计人、日期等信息，根据实际情况设置这些栏目的内容和样式。

6、检查和保存设置

预览图纸：在完成所有设置后，可以使用CAD软件的打印预览功能来查看图纸的效果，这有助于发现并纠正可能的错误。

保存图纸设置：确认图纸设置无误后，应将图纸保存为模板文件，以便未来使用时可以直接调用，节省设置时间。

通过遵循上述步骤，可以在CAD软件中有效地设置图纸，从而保证设计的专业性和准确性，正确的图纸设置不仅有助于提高设计效率，还能确保图纸的可读性和实用性。
