cad图层怎么设置

在CAD软件中，图层的设置是组织和管理图形元素的重要工具，正确的图层设置能够显著提高绘图效率，并确保图纸的整洁和可读性，以下是详细的CAD图层设置步骤：

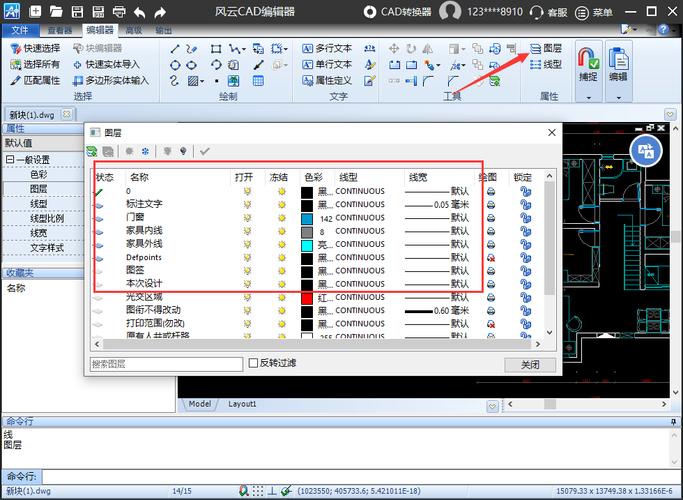

1、打开图层特性管理器：启动AutoCAD软件，通过菜单栏选择“格式”→“图层”，或者直接在命令行输入“LA”并回车，即可打开图层特性管理器。

2、创建新图层：在图层特性管理器中，点击“新建图层”按钮，然后为新图层输入一个简洁明了的名称，如“墙体”、“门”或“窗”等。

3、设置图层属性：

颜色：为每个图层分配不同的颜色，以便于区分不同类型的图形元素，在图层特性管理器中选择图层，然后点击颜色图标，选择一个合适的颜色。

线型：根据需要，可以设置图层的线型，如实线、虚线等，点击线型图标，选择合适的线型。

线宽：根据图形的重要性和细节程度，设置图层的线宽，点击线宽图标，选择合适的线宽值。

4、管理图层：

图层开关：控制图层的显示与隐藏，点击图层旁的眼睛图标，可以切换图层的可见性。

锁定图层：为了防止误操作，可以锁定图层，点击图层旁的锁定图标，即可锁定图层。

删除图层：对于不需要的图层，可以选择并右键点击，然后选择“删除”选项进行删除。

5、使用图层过滤功能：当图层数量较多时，可以使用图层过滤功能快速找到特定的图层，在图层特性管理器的搜索框中输入图层名称的关键字，CAD会自动过滤出匹配的图层。

6、保存和恢复图层状态：通过图层状态管理器，可以保存当前图层的状态，并在需要时加载之前保存的状态，点击“图层”标签下的“图层状态管理器”按钮，进行保存和加载操作。

7、开始绘图：在完成图层设置后，关闭图层特性管理器，并开始绘图，记得要将当前工作图层设置为当前图层，以便在该图层上绘制图形。

8、高级技巧：

尽量将相同类型的元素放在同一图层上，以便于管理和修改。

合理利用图层冻结功能，可以加快图形的显示和打印速度。

定期清理无用的图层，保持图层管理器的简洁。

步骤可能因CAD软件的版本和界面布局的不同而略有差异，建议参考您所使用的CAD软件的具体帮助文档或教程，以获取最准确的信息。
