cad设置坐标

在CAD软件中设置坐标是一个基础而重要的操作，它能够帮助用户精确地绘制图形和进行设计，以下是详细的步骤和注意事项：

1、打开CAD软件：需要打开你所使用的CAD软件，无论是AutoCAD还是其他类似的软件，其坐标设置的基本方法都是相似的。

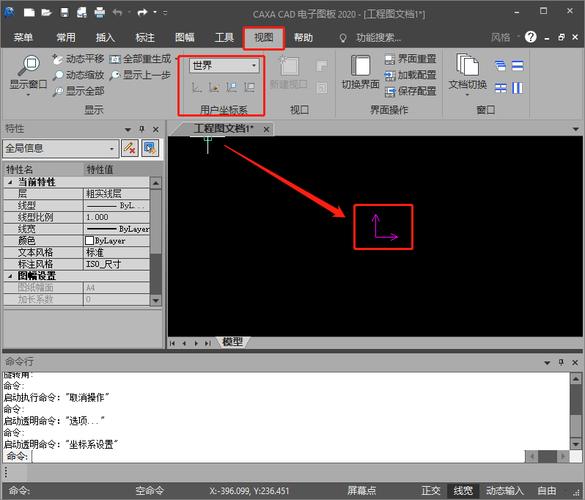

2、进入坐标设置模式：你可以通过点击菜单栏中的“工具”或“设置”选项，然后选择“UCS”（用户坐标系）或者“坐标系设置”相关的选项来进入坐标设置模式。

3、选择坐标类型：在坐标系设置中，你可以选择以下几种坐标类型：

世界坐标系（WCS）：这是默认的坐标系统。

用户坐标系（UCS）：可以根据需要自定义的坐标系统。

4、定义工件坐标：进入UCS设置后，你可以通过以下方式定义工件坐标：

原点定位：直接输入原点坐标，或者使用捕捉工具在图形上选择一个点作为原点。

X轴定位：指定X轴方向，可以通过输入坐标值或者选择两点来确定X轴方向。

Y轴定位：类似X轴，指定Y轴方向。

5、保存和使用坐标：设置完毕后，你可以保存这个坐标系，以便在今后的设计中使用，使用时，只需调出坐标系并选择之前保存的设置即可。

6、进行坐标标注（如果需要）：如果你需要在CAD中进行坐标标注，可以按照以下步骤操作：

打开需要编辑的CAD文件。

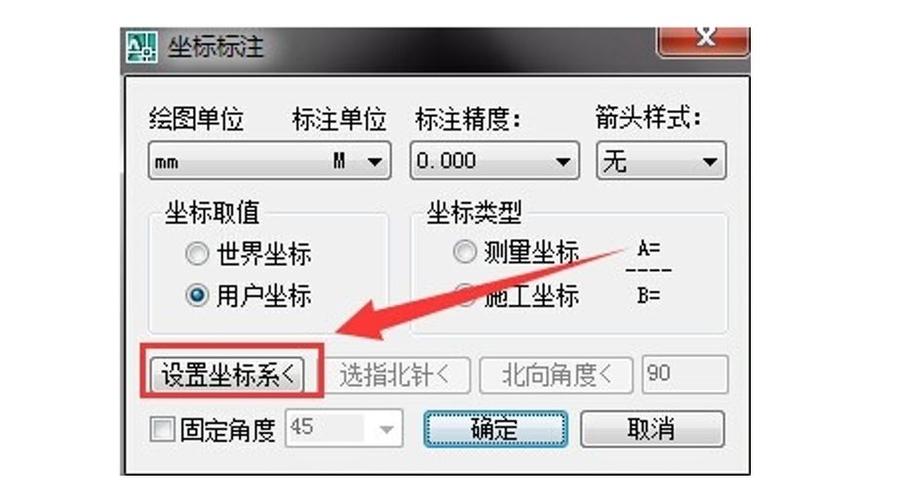

点击菜单【标注】》【坐标】选项，然后点击建筑的角点，便可进行坐标标注。

在左下角调整标注的比例，以显示清晰为标准。

将单位设置成M（米），设置确定后，重新标注，标注完成。

7、注意事项：

确保在设定坐标前，已经对图纸的尺寸和比例有清晰的规划。

在复杂的设计中，可能需要频繁地切换坐标系，因此熟悉快捷键可以提高效率。

多练习操作就能熟练运用了，且CAD的版本不同有时候操作也会不同。

通过遵循以上步骤和注意事项，你可以在CAD软件中有效地设置和使用坐标。
