cad坐标设置

在CAD中设置坐标系统是一项基础而重要的操作，它有助于精确绘制图形和进行设计，以下是详细的步骤和注意事项：

1、打开CAD软件：启动你所使用的CAD软件，如AutoCAD或其他类似工具。

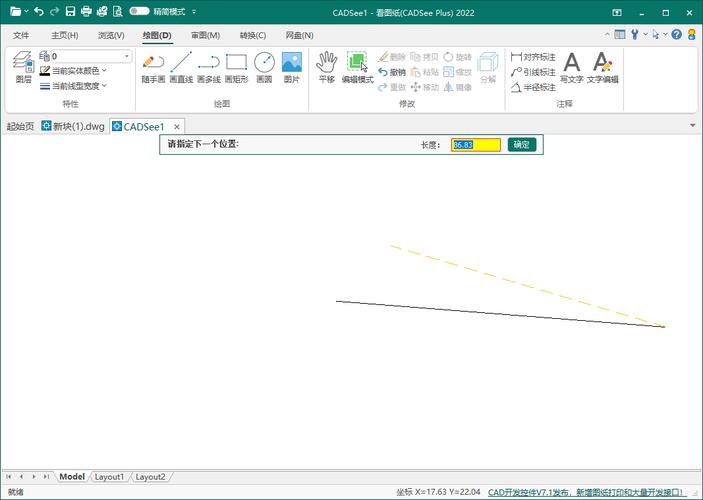

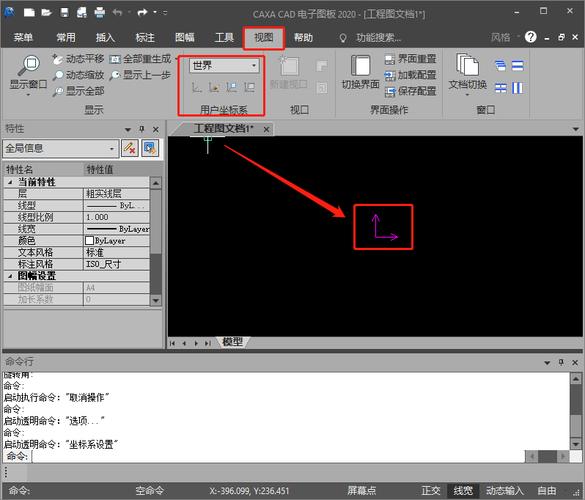

2、进入坐标设置模式：通常可以通过点击菜单栏中的“工具”或“设置”选项，然后选择“UCS”（用户坐标系）或者与“坐标系设置”相关的选项来进入坐标设置模式。

3、选择坐标类型：在坐标系设置中，你可以选择以下几种坐标类型：

世界坐标系（WCS）：这是默认的坐标系统。

用户坐标系（UCS）：可以根据需要自定义的坐标系统。

4、定义工件坐标：

原点定位：直接输入原点坐标，或者使用捕捉工具在图形上选择一个点作为原点。

X轴定位：指定X轴方向，可以通过输入坐标值或者选择两点来确定X轴方向。

Y轴定位：类似X轴，指定Y轴方向，Z轴将自动根据右手定则确定。

5、保存和使用坐标：设置完毕后，可以保存这个坐标系，以便在今后的设计中使用，使用时，只需调出坐标系并选择之前保存的设置即可。

6、设置坐标标注：

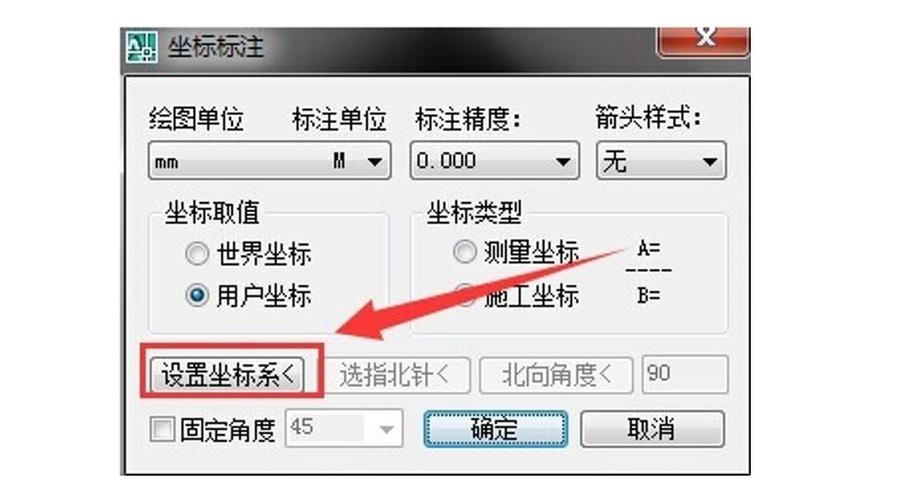

如果需要在图纸上标注坐标，可以使用“标注”菜单下的“坐标”选项，然后点击需要标注的点。

在左下角调整标注的比例，以显示清晰为标准，如果需要以米为单位标注，可以输入“S”进行调整，并将单位设置为M。

7、自定义坐标原点：在特定情况下，可能需要自定义坐标原点，这可以通过在“工具”栏中选择“新建UCS”，然后在弹出的对话栏中选择“原点”，并点击要设为原点的点来完成。

8、修改坐标轴方向：有时候需要根据设计要求调整坐标轴的方向，这可以通过使用UCS命令，并选择相应的选项来指定新的Z轴、X轴和Y轴方向来完成。

9、视图控制：在设置了新的坐标系统后，可能需要调整视图以更好地观察图形，可以使用PLAN命令来显示当前UCS的平面视图，或者使用VPORT命令来创建新的视口，每个视口可以有自己的视图和坐标系统。

10、切换坐标系统：如果已经保存了多个坐标系统，可以使用UCS命令来切换到不同的坐标系统。

11、注意事项：

在设定坐标前，应该对图纸的尺寸和比例有清晰的规划。

在复杂的设计中，可能需要频繁地切换坐标系，因此熟悉快捷键可以提高效率。

确保理解CAD的XY轴是正的，而建筑（比如定位放线）所用的为反的，意味着输入坐标时要先输入Y值再输入X值。

CAD和建筑图纸之间有一个1000倍的关系，输入坐标时要扩大1000倍输入。

通过遵循以上步骤和注意事项，你可以在CAD中有效地设置和管理坐标系统，从而提高工作效率并确保设计的准确性。
